常用接触器种类(常用接触器种类及作用)

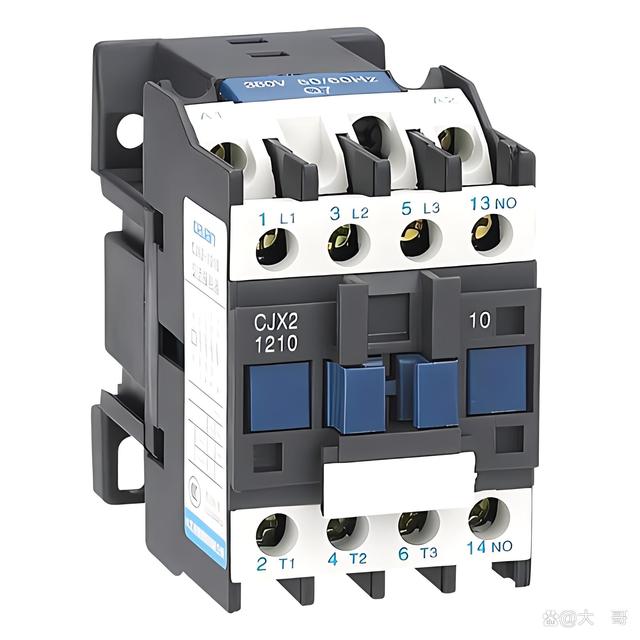

1、CJX2系列交流接触器适用于交流50Hz或60Hz常用接触器种类，电气绝缘电压690V，在AC3使用类别下，额定工作电压380V额定工作电流至620A的电力系统，用于远距离接通和分断电路及频繁地起动和控制交流电动机，并可与适当的热过载继电器或电子式保护装置组合成电磁起动器，以保护可能发生过载的电路CJX5系列交流接触器适用于。

2、1 交流接触器分为电磁式和真空式两种电磁式交流接触器型号为CJ，例如CJ10CJ12CJX1CJ20等系列产品2 真空式交流接触器型号为CZ，例如CZ0系列，分为单极和双极两大类3 常用接触器种类我国生产的交流接触器常用的有CJ0系列及其改型产品，逐步被CJ20CJX系列产品取代这些系列产品一般具有三对常开主触点。

3、单极接触器主要用于单相负荷，如照明负荷焊机等，在电动机能耗制动中也可采用双极接触器用于绕线式异步电机的转子回路中，起动时用于短接起动绕组三极接触器用于三相负荷，例如在电动机的控制及其它场合，使用最为广泛四极接触器主要用于三相四线制的照明线路，也可用来控制双回路电动机负载五极交。

4、接触器按主触头通过电流的种类，分为交流接触器和直流接触器交流接触器主要用于远距离接通和分断交流电路，其工作原理是利用电磁吸力作用使主触点闭合或分断电动机电路或其它负载电路的控制电路它具有比工作电流大数倍乃至十几倍的接通和分断能力，但不能分断短路电流交流接触器常用于频繁启动和控制。

5、交流接触器主要分为电磁式永磁式和真空式三种类型电磁式接触器利用电磁铁原理，永磁式接触器则依靠永磁体产生磁力，而真空式接触器则采用真空灭弧技术这些接触器在工业自动化电力系统及家用电器等领域广泛应用常用的交流接触器型号包括CJ10CJ40CJ12和CJ20等系列其中，CJ10和CJ40适用于小型电器。

6、常用的国产真空接触器有CKJNC9系列等5直流接触器直流接触器结构上有立体布置和平面布置两种结构，电磁系统多采用绕棱角转动的拍合式结构，主触点采用双断点桥式结构或单断点转动式结构常用的直流接触器有CZ18CZ21CZ22CZ06智能化接触器智能化接触器内装有智能化电磁系统，并具有与数据。

7、交流接触器按照不同的分类方式，主要包括以下几种类型1 按主触点极数分可分为单极双极三极四极和五极接触器单极接触器常用于照明负荷或焊机等单相负荷，也适用于电动机的能耗制动双极接触器用于绕线式异步电机的转子回路中，启动时用于短接起动绕组三极接触器用于三相负荷，如电动机的。

8、交流接触器的种类主要有以下几种1 直流接触器和交流接触器的区分 交流接触器是一种用于控制交流电路的开关设备，其工作原理与直流接触器有所不同直流接触器的铁芯通常由直流线圈驱动，而交流接触器的铁芯则通过交流线圈进行驱动因此，在选择时应根据电路需求来确定使用哪种类型的接触器2 电磁式。

9、接触器的主触头，主电路全部型号接法一样，电压线圈A1，A2接法一样就接电压但是控制线路不一样，有分型号，比如4011，40是接触器的电流安数，11代表这个接触器有一组常开，一组常闭如果是4010，40代表电流，1代表一组常开，0代表没有常闭4001，前者一样，0代表没有常开，1代表一组常闭。

10、时间继电器同样在许多领域发挥着重要作用它们能够根据预设的时间延迟来控制电路的接通与断开例如，在工业自动化中，时间继电器常用于实现定时启动定时停止以及定时循环等复杂操作这使得机械设备能够按照预定的时间表运行，提高生产效率和安全性接触器在现代电气自动化系统中扮演着不可或缺的角色无论。

11、还有LC1E系列，该系列接触器适用于控制电容器组，具备较高的接通和分断能力，额定电流范围通常从16A到100A，常用于电力系统的无功补偿装置另外，NSX系列接触器，它常与断路器配合使用，额定电流范围广，能满足不同电路的保护与控制需求，在一些对电路安全性要求较高的场所如医院数据中心等有应用TeSy。

12、接触器的分类方式主要有以下几种1 按使用电压分类 交流接触器适用于交流电力系统，具有结构紧凑寿命长等特点常见的电压等级有380V400V等这种接触器的使用广泛，例如在电动机的控制电路家用电器中均有应用直流接触器主要应用于直流电路系统它们常用于控制直流电动机，如电动车窗升降电机。

13、当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触头复原常闭触头闭合常开触头断开主要分类 通用接触器可大致分以下两类1交流接触器主要有电磁机构触头系统灭弧装置等组成常用的是CJ10CJ12CJ12B等系列22直流接触器，一般用于控制直流电器设备，线圈中通以直流电。

14、1 交流接触器的主触头通常设计用于承载主电路的负载，不同型号的接触器在主触头的设计和接线方式上可能存在差异，但它们的主要目的是确保电路的可靠连接2 在接触器的电压线圈A1和A2接法方面，不同型号的接触器可能会有相似的接线方式，主要目的是为了接收和转换控制信号，从而控制主电路的通断。

15、一接触器的型号与技术参数 1接触器的型号含义 接触器通常用字母“C”与不同字母和数字的组合来构成其型号常用的交流接触器有CJ10系列CJ20系列CJ40系列CJX系列B系列LC1D系列3TB和3TF系列等CJ10系列CJ20系列CJ40系列CJX系列主要为我国生产的，B系列为引进德国ABB公司技术生产的。

16、交流接触器可分为电磁式，永磁式和真空式三种常用的交流接触器CJ10，CJ40，CJ12，CJ20和引进的CJX，3TB，B等型号型号并不完全一样，因为一个牌子有一个牌子的型号，都是不一样的比如这个型号为CJX1140的接触器，C代表接触器，J代表交流，X代表小型，1代表设计序号140代表额定电流140A。
