内孔槽加工技巧(内孔槽加工技巧图解)

1、沟槽键槽T形槽燕尾槽等内孔槽加工技巧，但是这需要看内孔键槽内孔槽加工技巧的深度了如果内孔键槽的深度比较深内孔槽加工技巧，就不能用普通铣床来加工内孔键槽如果内孔键槽的深度比较浅，就可以用普通铣床来加工内孔键槽可以根据内孔键槽的要求选择用立铣刀三面刃铣刀角度铣刀锯片铣刀，这些铣刀都是用来加工沟槽的。

2、排屑不当，铁屑堆积，犹如顽固的污渍，严重影响表面光洁度确保顺畅排屑，是提高质量的关键3 刀片易崩的危险lt 振动与排屑不良，是刀片脆弱的导火索选择耐用的刀片槽型和适当的主偏角，才能抵抗这双重威胁二问题解决策略lt 1 基本原则与设计考量lt 遵循内孔加工的黄金法则尽量减小悬。

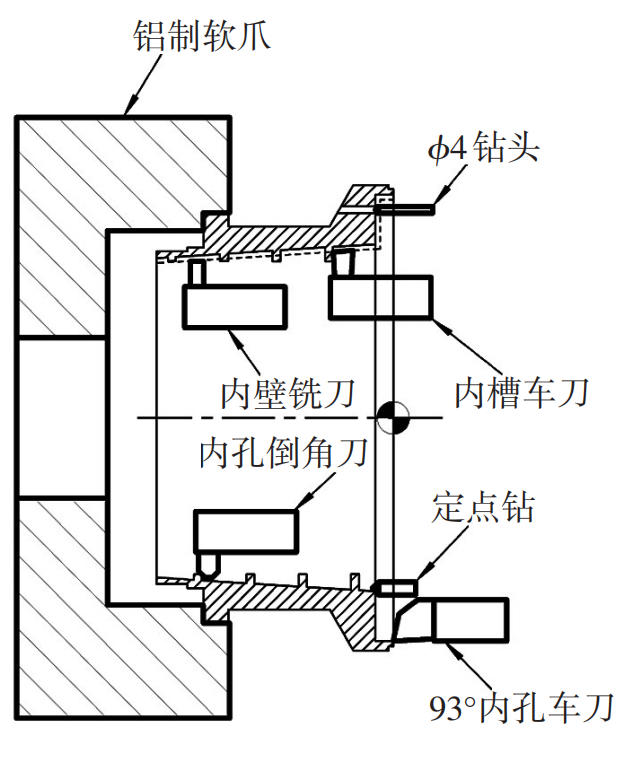

3、采用合金陶瓷刀片，3MM宽，余量选择X向直径30丝，Z向10丝1200转精车槽，槽底依旧使用内槽刀Z向车削，装刀后应试切，看切刀刃两端是否水平，必须同时接触工件加工工艺从图纸左端开始加工，一次装夹完成内孔槽倒角由内切槽刀完成。

4、现在的线切割都有自动找中心的功能，将钼丝穿在孔里，打开自动找中心的功能，要重复几次，选择几次数据一致的点，作为孔的中心，找中心时，要将孔壁擦干净，这样找出的孔中心误差比较小。

5、油槽，O型圈槽在回旋体中间用车床，异型体用数控铣，成型刀不管啥，都该与孔一起加工。

6、3由于往复运动的加工方式，在槽底必须有退刀槽，否则不易断屑4如果孔径比较大，槽底离孔底距离也比较大，可以设计一个小型角度头，在铣削类机床上加工完成5如果设计上能避免这种结构，则尽量不用盲孔内键槽网友2用拉屑的方法好内孔键槽一般可以用刨插拉的加工方法加工具休用。

7、如果是通孔，刀杆很容易做的一根45钢调质的圆柱形刀杆，在前端与刀杆垂直方向开方孔，方孔内装合金刀片，上面用螺钉压紧这样可以换刀片，刀杆可以重复利用自制数控车内孔槽刀杆如下如果内孔较小，又是盲孔，就只能做成焊接形式如果内孔槽加工技巧我的回答对您有帮助，请及时采纳为，谢谢。

8、按我们机械专业人的经验，加工键槽，不能用端铣刀或盘铣刀，而是要用专门的“键槽铣刀”若是加工内孔的键槽，例如皮带轮齿轮等的内孔键槽，则一般是用刨床或拉床加工键槽反正任何时候都不能用端铣刀和盘铣刀加工键槽盘铣刀之类的刀具是加工平面用的。

9、3由于往复运动的加工方式，在槽底必须有退刀槽，否则不易断屑4如果孔径比较大，槽底离孔底距离也比较大，可以设计一个小型角度头，在铣削类机床上加工完成5如果设计上能避免这种结构，则尽量不用盲孔内键槽键槽是在轴上或孔内加工出一条与键相配的槽，在轴上或孔内加工出一条与键相。
